摇臂钻床

当前位置:主页 > 产品展示 > 钻床 > 摇臂钻床 >

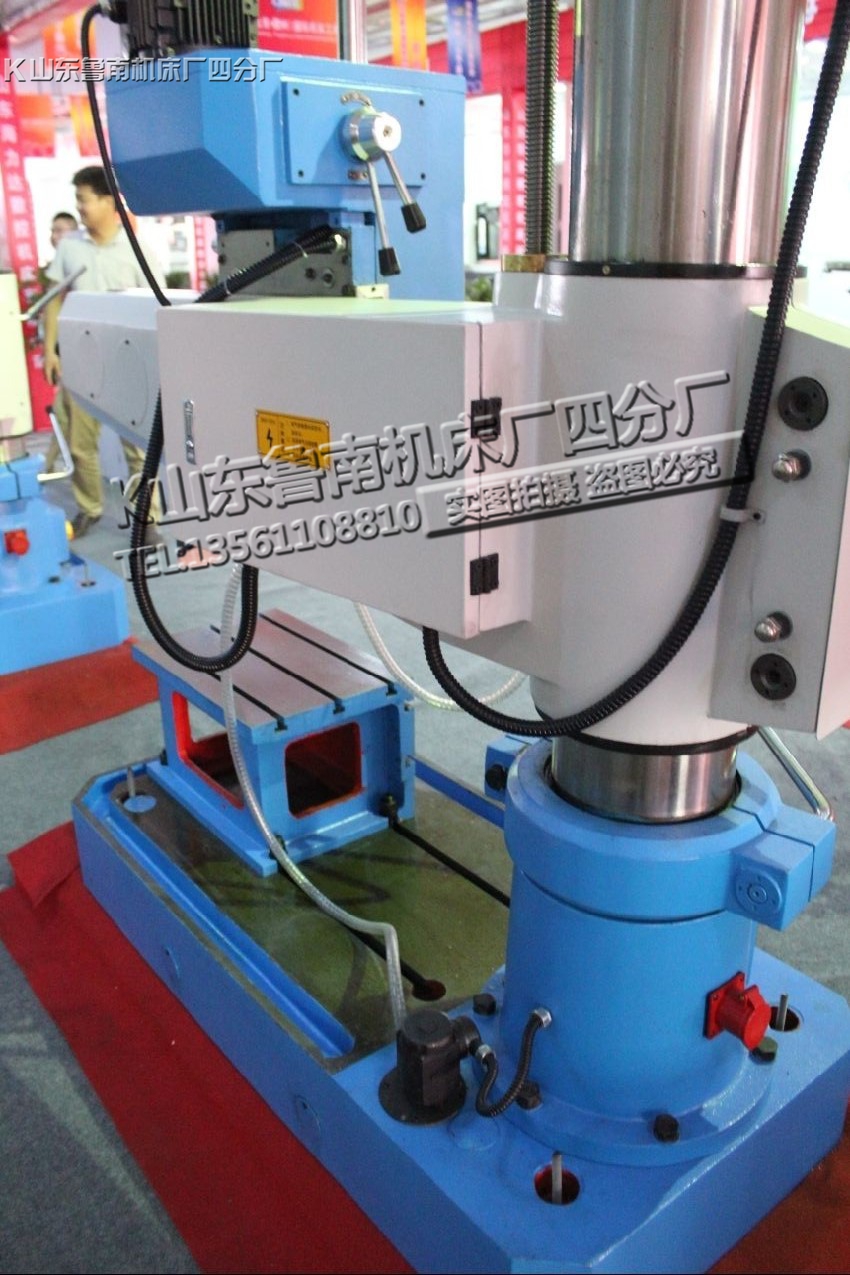

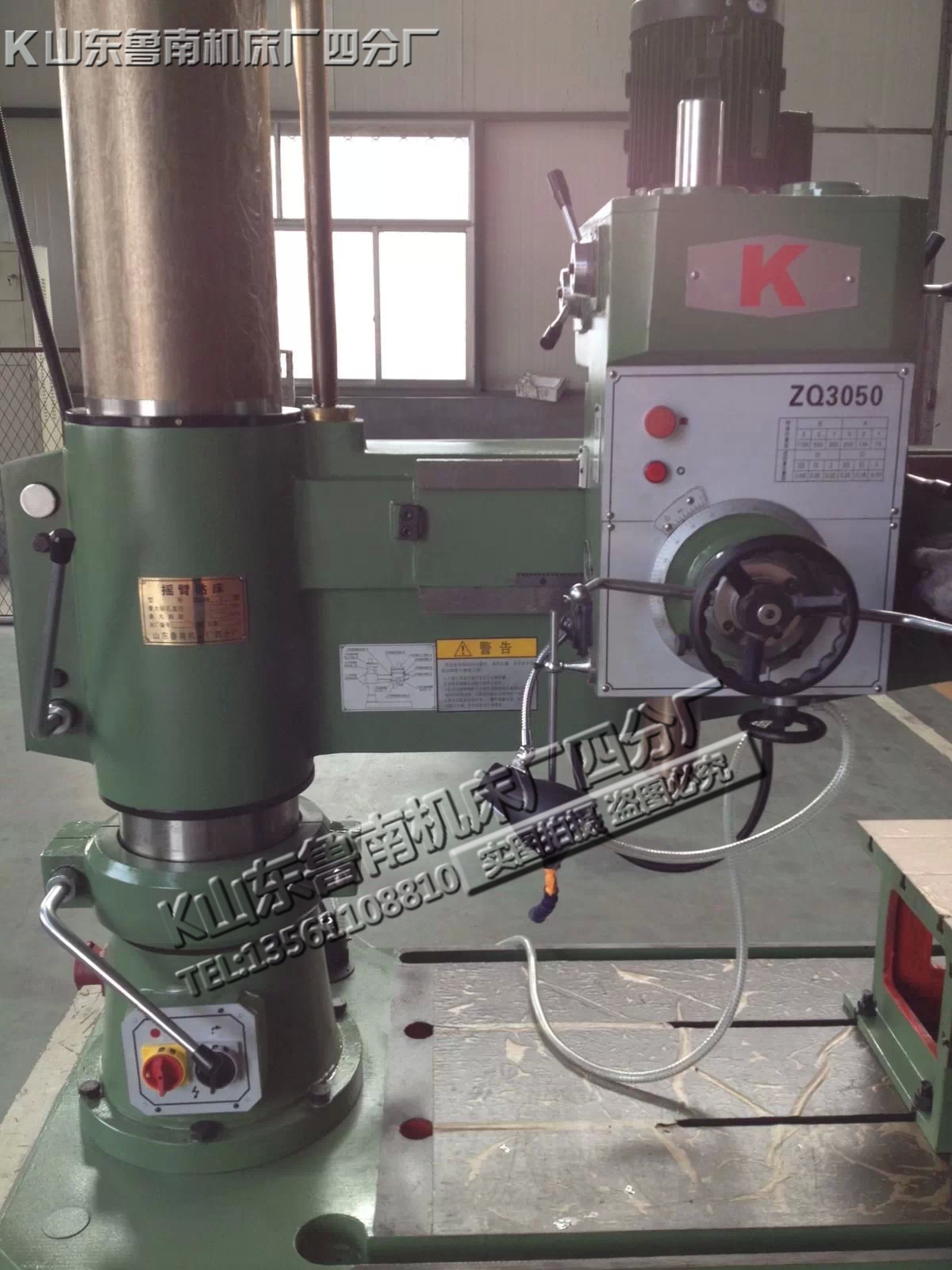

ZQ3050x11 机械摇臂钻床


Z3050X16摇臂钻床(机械)主要功能与特点:

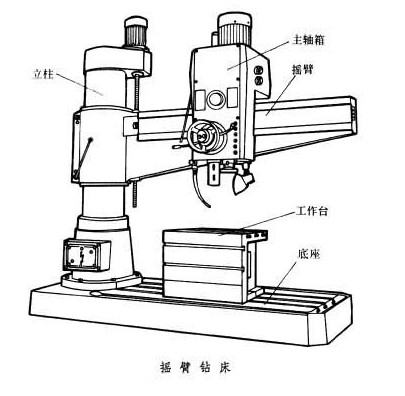

外观造型美观大方,床身采用优质树脂砂铸造,立柱、摇臂、底座均采用加厚、加强筋铸造,保障了其稳定性和使用寿命。
采用机械传动,机械夹紧,机械变速操作简便。
导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。

结构可靠,制造精良,保证了机床精度持久性。而且

它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,模具加工企业和个体工业的机械加工。

主要技术参数:



型号 单位 Z3050×16
最大钻孔直径 mm 铸铁50 钢件42
主轴中心至立柱母线 mm 1600~360
主轴箱水平移动距离 mm 1250
主轴端面至底座工作面 mm 1150~260
主轴行程 mm 220
主轴圆锥孔   莫氏5号
主轴转速(6级) r/min 78、135、240、350、590、1100
主轴进给量6级 n 0.10 0.16 0.22 0.25 0.35 0.56
摇臂回转角度 360
主电机功率 kw 4
升降电机功率 kw 1.5
重量 Kg 2800

主机外形尺寸(长×宽×高)

mm 2170×950×2450

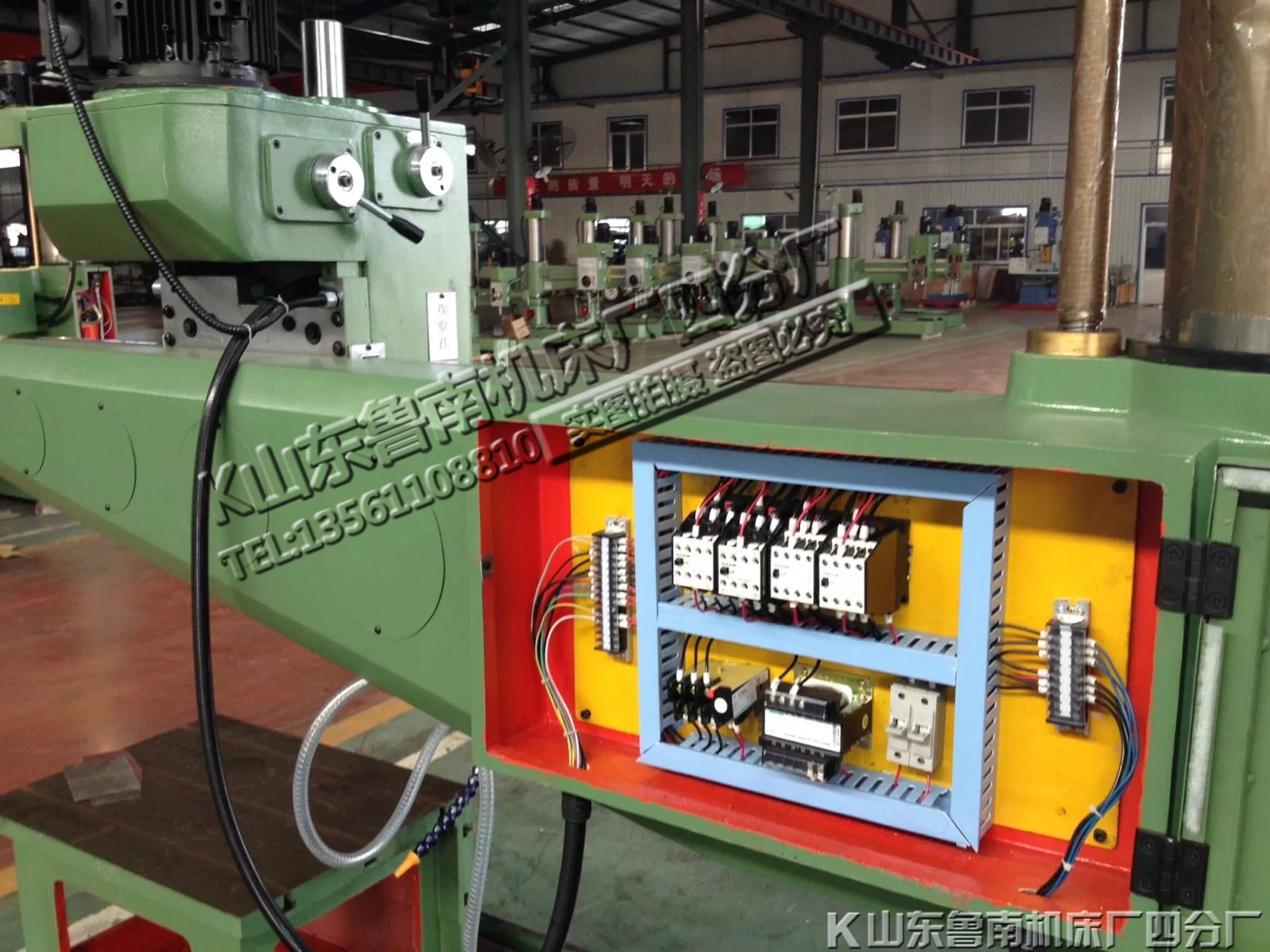

本机床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。  由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。

1、检查电源接地线是否可靠,线径是否符合要求。

2、检查机床相序是否正确。

3、检查行程限位开关是否可靠。

 4、检查各操作按钮是否正确,急停按钮是否可靠。

 5、机床出现故障或处于危急状态时,应首先按急停按钮(急停按钮在主轴箱正面右下部),然后断开总电源开关(总电源开关在立柱下部),故障不解除,危险不处理,不准重新送电。

 6、电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查严禁接触带电体。
