Z3040x14/I 液压摇臂钻床




设备特点:

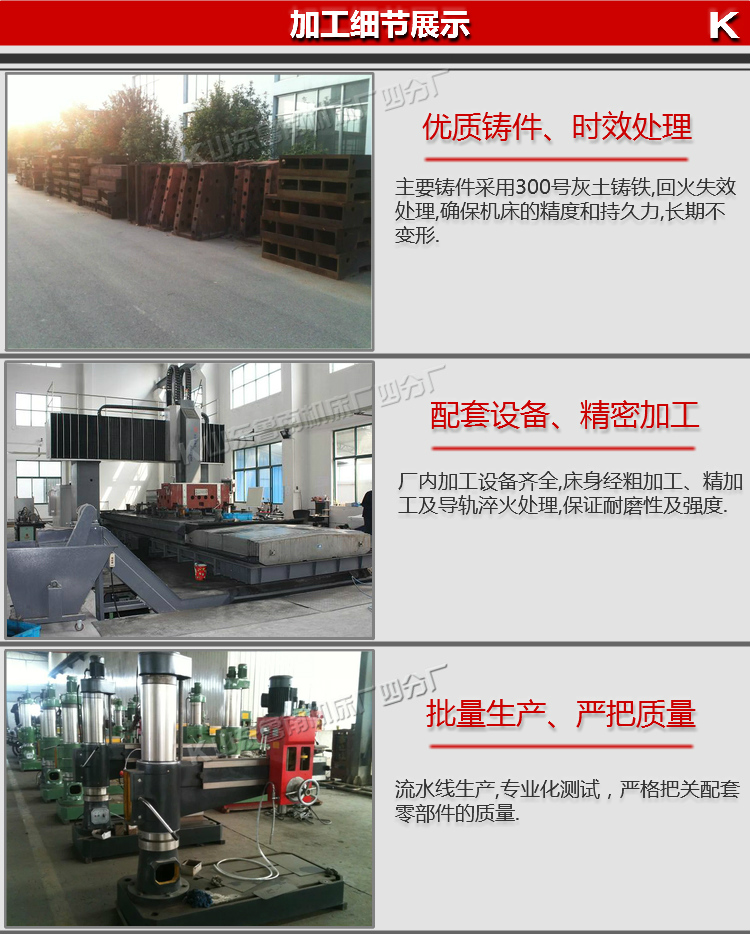

   设备机身采用优质树脂砂铸造,主要及关键部件选用高强度铸铁和特供钢材。摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。有完善的电器安全保护装置和外柱防护。经过专业化设备连续加工,确保基础部件精良和较长的使用寿命。

主要参数:

型号

单位

Z3040×14/I

最大钻孔直径

mm

铸铁40 钢件32

主轴中心至立柱母线

mm

360-1400

主轴箱水平移动距离

mm

650

主轴端面至底座工作面

mm

1150~260

主轴行程

mm

270

主轴允许最大扭矩

Nm

200

主轴允许最大抗力

N

10000

主轴圆锥孔



莫氏4号

主轴转速(12级)

r/min

40-1896

主轴进给量4级

n

0.13-0.54

摇臂回转角度

360

主电机功率

kw

2.2

升降电机功率

kw

1.5

重量

Kg

2200

主机外形尺寸(长×宽×高)

mm

2050×820×2480

操作使用:

摇臂钻床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。 由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。

1、检查电源接地线是否可靠,线径是否符合要求。

2、检查机床相序是否正确。

3、检查行程限位开关是否可靠。

4、检查各操作按钮是否正确,急停按钮是否可靠。

5、摇臂钻床出现故障或处于危急状态时,应首先按急停按钮(急停按钮在主轴箱正面右下部),然后断开总电源开关(总电源开关在立柱下部),故障不解除,危险不处理,不准重新送电。

6、电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查严禁接触带电体。
