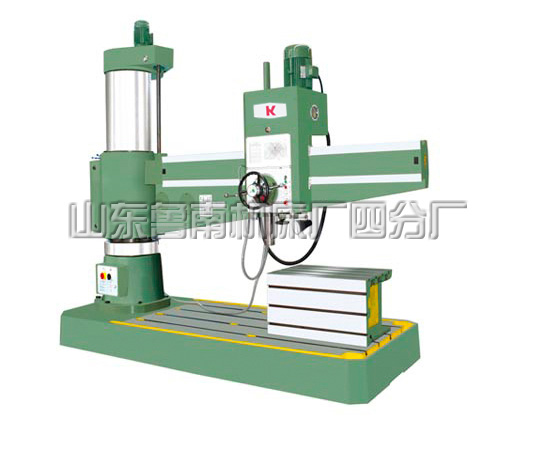

Z3063x16/I 液压摇臂钻床


  Z3063×16/1 摇臂钻床是具有广泛用途的万能性机床,适用于在中、大型零件上进行钻孔、扩孔、铰孔、锪平面及攻螺纹等工作,在有工艺装备的条件下,还可以进行镗孔。液压摇臂钻床的通用化程度较高。
液压摇臂钻床的特点:
1、液压摇臂钻主要及关键部件选用高强度铸铁和特供钢材。
2、经过专业化设备连续加工,确保基础部件精良。
3、采用液压预选变速机构,液压锁紧大箱、摇臂等,节省辅助时间。
4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
6、16级主轴转速与进给可选配出经济高效的切削。
7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
8、有完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。
10、新工艺涂装和不断改进的外观展示时代风范。
11、本钻床采用的核心部件采用中捷配套厂家供货,确保产品部件的通用性(随时在当地买到合适的部件)和稳定性,使之达到名牌产品的效果。

Z3063液压摇臂钻主要技术参数:

规格与参数 Z3063X20
最大钻孔直径 63mm
主轴中心线至立柱母线距离 450-2000mm
主轴箱水平移动距离 1650mm
主轴端面至底座工作面距离 400-1600mm
主轴行程 315mm
主轴锥孔(莫氏) 5#
主轴转速范围 25-1600r/min
主轴转速级数 16
主轴进给量范围 0.04-3.20mm/r
主轴进给量级数 16
摇臂升降距离 780mm
摇臂升降速度 0.02m/s
摇臂回转角度 ±180°
主轴允许最大扭矩 630nm
主轴允许最大进给抗力 23400n
主电机功率 5.5kw
升降电机功率 1.5kw
液压夹紧电机功率 0.75kw
冷却泵电机功率 0.09kw
底座尺寸(长*宽*高) 2800X1120X200mm
底座的工作面积 1850X960mm
底座T型槽的数量,宽及相邻槽间距离 4-28X220mm
工作台的工作面 750X580mm
工作台工作面T型槽的数量,宽及水平工作面 3-22X150mm
垂直工作面 2-22X150mm
机床重量(约) 7000kg
机床外型尺寸(长宽高) 3080X1230X3350mm

操作使用:

摇臂钻床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。 由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。

1、检查电源接地线是否可靠,线径是否符合要求。

2、检查机床相序是否正确。

3、检查行程限位开关是否可靠。

4、检查各操作按钮是否正确,急停按钮是否可靠。

5、摇臂钻床出现故障或处于危急状态时,应首先按急停按钮(急停按钮在主轴箱正面右下部),然后断开总电源开关(总电源开关在立柱下部),故障不解除,危险不处理,不准重新送电。

6、电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查严禁接触带电体。
