摇臂钻床

当前位置:主页 > 产品展示 > 钻床 > 摇臂钻床 >

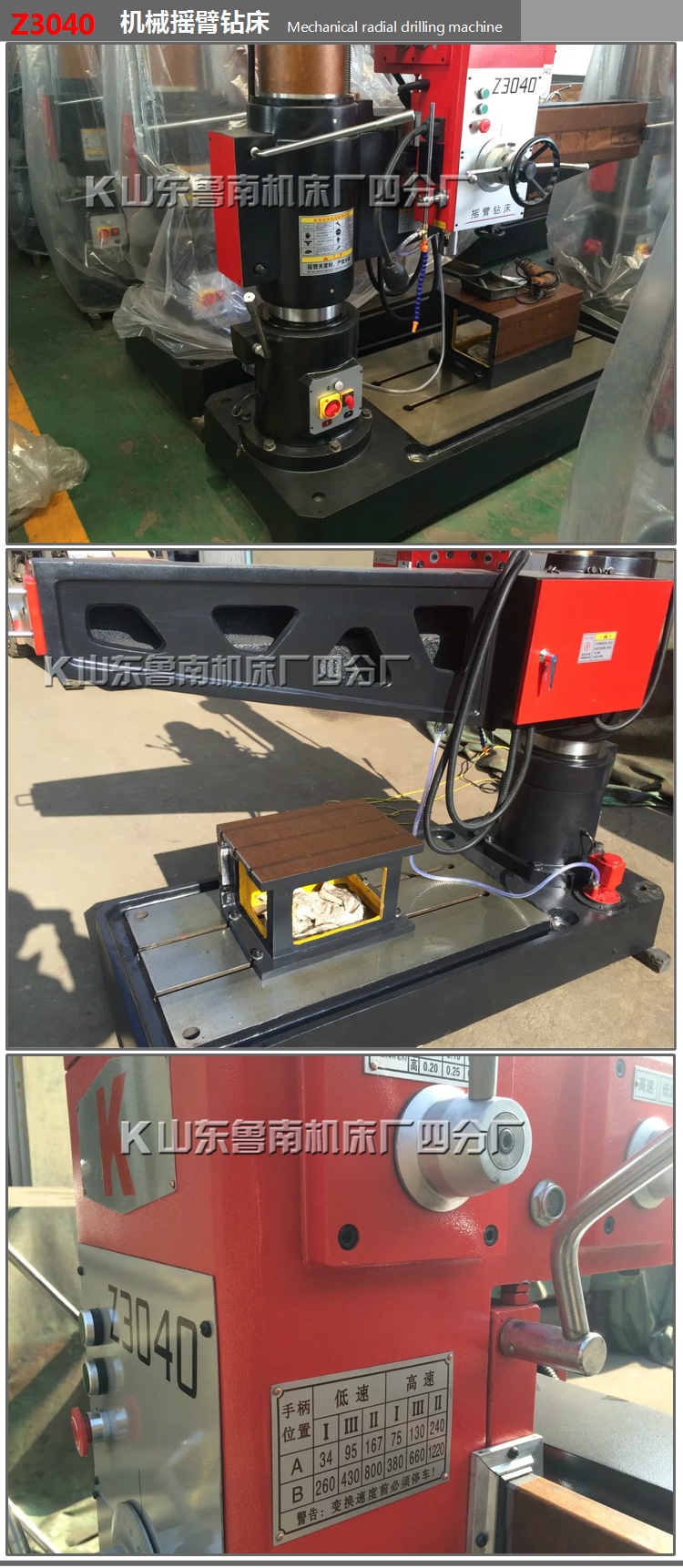

ZQ3040x13 机械摇臂钻床




一、适用范围:

外观造型美观大方,总体布局匀称协调.,采用机械伟动,机械夹紧,机械变速操作简便。导轨经超高频淬火。摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。

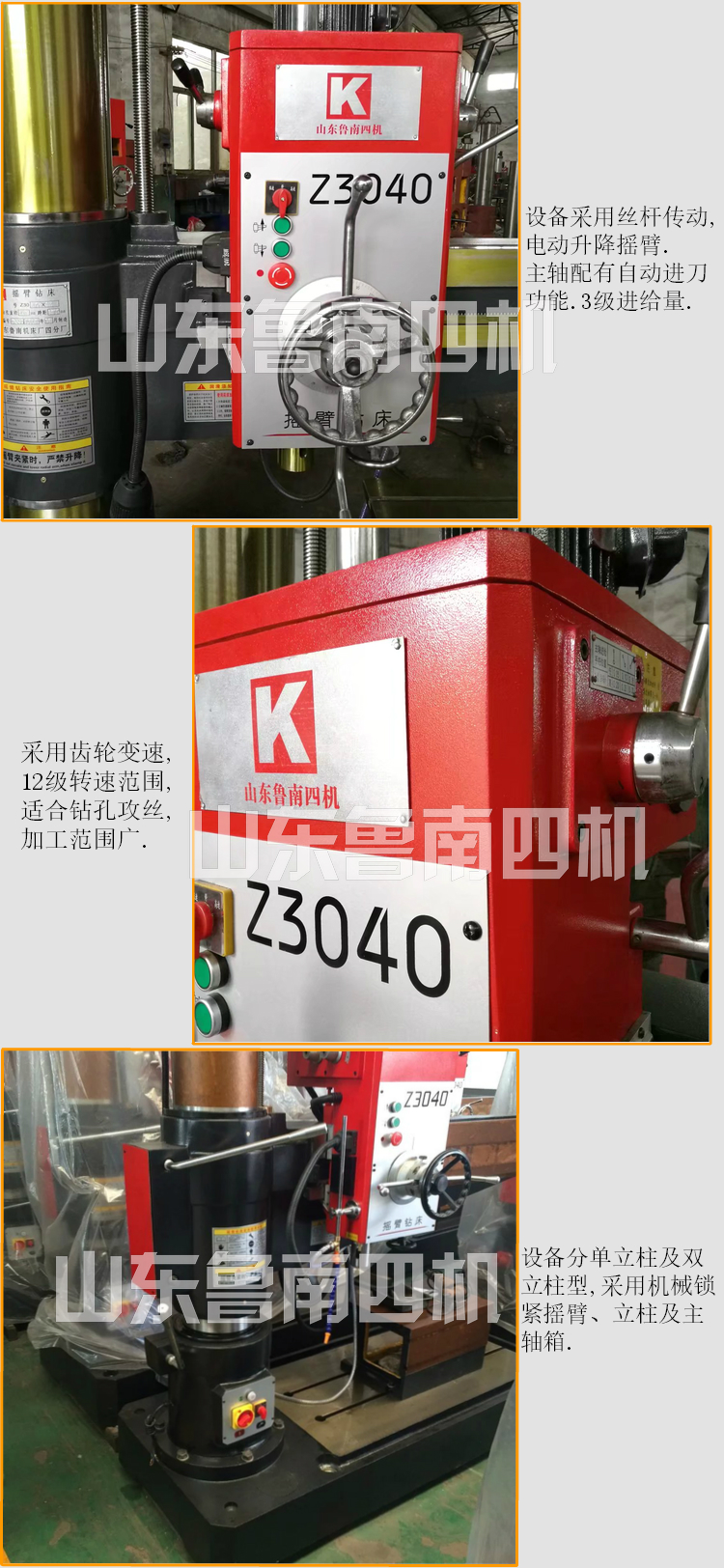

二、结构特点:

※整机采用优质树脂砂铸造

※齿轮采用高频淬火磨齿

※采用双速全铜电机

※标准化电器箱,知名品牌电器

※铜螺母螺纹丝杆

※摇臂采用电动升降,主轴配有自动钻孔功能

三、产品参数:

型号

单位

Z3040×13(双立柱)

最大钻孔直径

mm

铸铁40 钢件32

主轴中心至立柱母线

mm

1300~360

主轴箱水平移动距离

mm

950

主轴端面至底座工作面

mm

1050~260

主轴行程

mm

220

主轴圆锥孔



莫氏4号

主轴转速(12级)

r/min

34 ~ 1220

主轴进给量3级

n

0.10 0.16 0.25

摇臂回转角度

360

主电机功率

kw

2.2

升降电机功率

kw

1.1

重量

Kg

1500

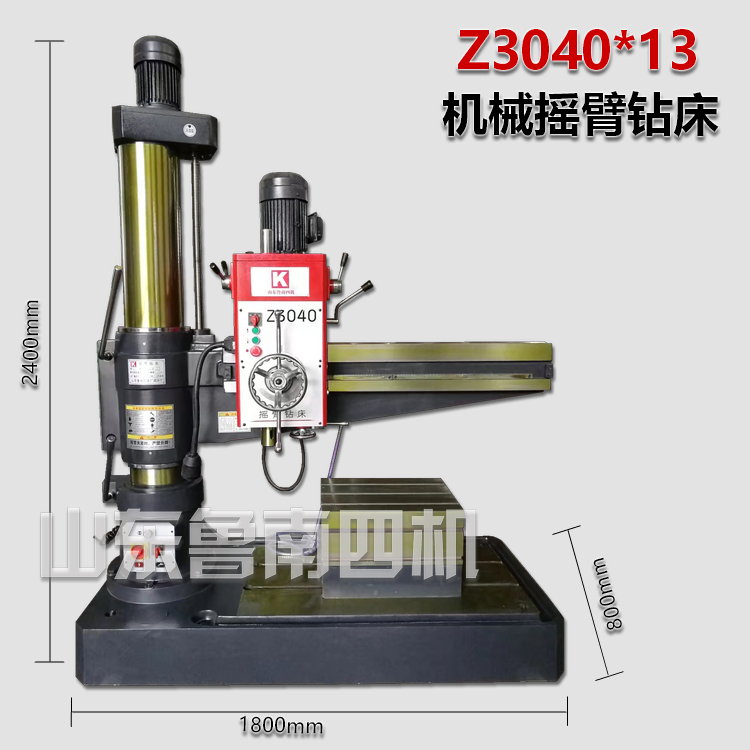

主机外形尺寸(长×宽×高)

mm

1800×800×2200

 四、操作说明:

1.确保机床按照说明书的要求接好电源,且正确可靠接地。

2.对机床作任何调整、维修或保养时,一定要切断电源。

3.使用摇臂钻,严禁戴手套。

4.当主轴电机正在运转时,不得变速!变速时应在停车状态下进行。

5.找正工件位置时,应将锁紧装置松开,主轴伸出长度根据钻孔深度调整合适,然后将各锁紧装置锁紧。

6.钻孔时,钻头必须装夹牢固,工件必须用夹具或压铁,禁止用手拿着钻孔。

7.不准在钻孔时用纱布清除铁屑,应使用专用工具或刷子。

8.钻孔时,进给要均匀。钻深孔时要及时清除铁屑,以防钻头拆断。
