ZX6350A钻铣床

一、功能特点:

1.可实现立、卧铣两种加工功能。
2.立式主轴套筒具有手动和微动两种进给。
3.X、Y、Z三方向导轨副超音频淬火后磨削。
4.工作台X 、Y向采用齿轮机动进给。
5.Z轴配有升降电机,控制面板集中控制。

二、产品介绍:





1.本机床有主传动、升降台、工作台、挂架、进给箱、冷却、润滑及电气等部分组成。

2.主传动有主轴箱立轴和卧轴两部分,主轴箱有三个T型螺钉及连板与滑枕联接,主轴箱上面安装变速箱,采用齿轮变速;卧轴传动齿轮安装在立柱腔内,通过三个变速手柄调节主轴变速。

3.升降台与立柱由燕尾导轨配合,沿立柱导轨垂直升降;工作台与滑座由燕尾导轨配合,通过丝杆副带动工作台纵、横向移动。

4.挂架悬挂滑枕的一端,与滑枕通过燕尾导轨配合;进给箱配挂在滑座右侧,通过输出轴齿轮和滑动齿轮将动力分别传给纵、横向丝杆。

5.工作台可纵、横向手动进给和垂直升降,同时又可纵、横向实现机动快进、自动进给和垂向自动升降。

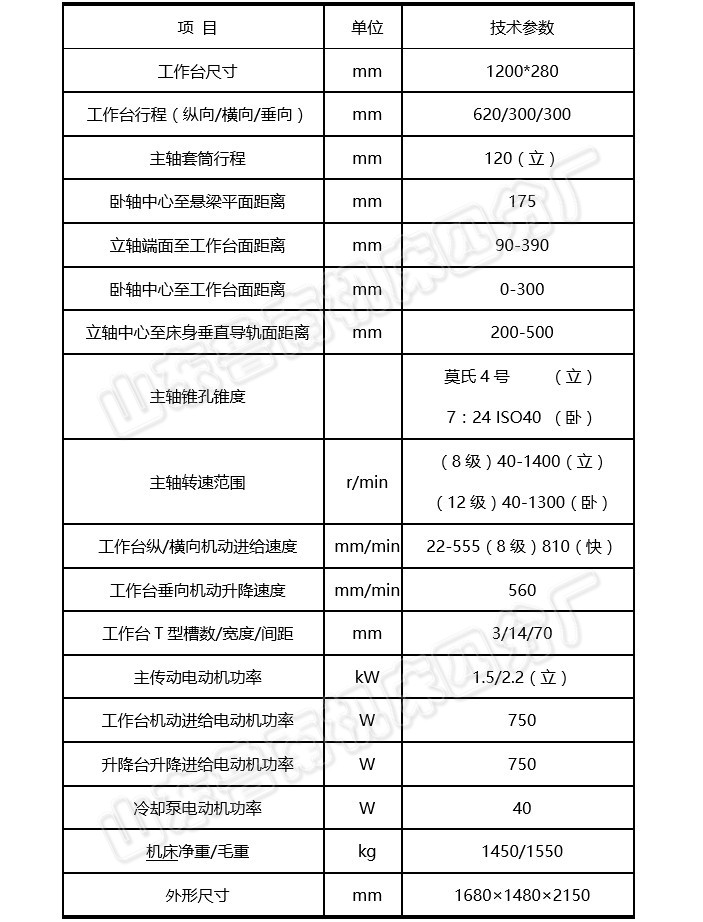

二、产品参数:



本厂ZX6350A标配控制面板,数显光栅尺为特殊附件,根据客户要求添加两轴或三轴数显。本设备电压为三相AC380C,50HZ,如特殊需要,请咨询客服。设备整机保修12个月,提供免费上门维修服务。
