三梁四柱液压机

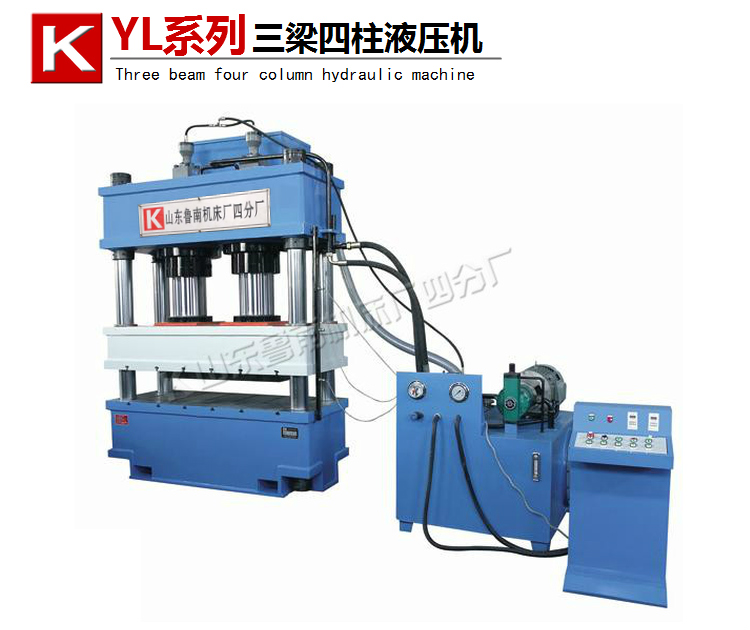

YL32-500T 三梁四柱液压机


一、特点介绍
三梁四柱液压机采用四柱三板式结构,具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式。动力机构由油箱、高压泵、控制系统、电动机、压力阀等部分组成。设备的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整;该液压机适用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷热挤压金属成型、油箱、底盘、汽车零部件等的横压、弯压、翻透、校正等工艺。
二、功能配置
※ 采用ZG200-400钢板焊接,工作面平行精度达到0.08MM以下
※ 四柱采用45#优质碳素钢,电镀硬铬处理.
※ 主缸内大D小d采用进口密封圈.
※ 活塞杆采用45#钢离子氮化
※ 液压系统采用电磁插装集成换向阀
※ 压力表采用进口电接点抗震防渗漏压力表.
※ 液压系统设有液压油过滤装置
三、技术参数

技术参数 YL32-400T YL32-500T
公称压力KN 4000 5000
液体工作压力MPa 25 25
滑块行程mm 600 600
开口距离mm 1000 1200
闭合高度mm 400 600
滑块空载速度mm/s 120 120
工作速度mm/s 6-15 6-15
工作台尺寸mm 左右柱内 1200 1400
前后边缘 1200 1400
电机功率KW 18.5 22*2
电压V 380 380
※可根据客户加工要求定做台面尺寸、液压油缸速度和行程、下顶缸、光幕安全保护装置等.
液压机执行标准:
JB3818-1999 《液压机技术条件》
JB/T1829-1997 《锻压机械通用技术条件》
GB/T3766-83 《液压系统通用技术条件》
JB3915-85 《液压机安全技术条件》
JB/T1829-1997 《锻压机械通用技术条件》

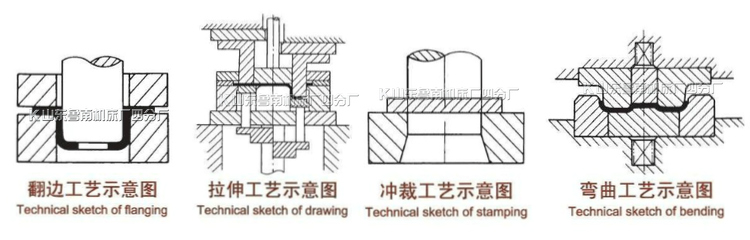

四、加工工艺范围

四、设备使用
正确使用机器设备,认真执行维护保养和严格遵守安全操作规程是延长设备使用寿命﹑保正安全生产的必要条件。因此,操作者除应熟悉机器结构性能和操作规程外,还应注意下列几点:
1. 油箱每半年清洗并更换新油一次32~46#抗磨液压油。第一次换油时间不应超过三个月,其油液可重新过滤后再用一次。
2. 本机用油。必须经严格过滤才需注入油箱,其油位不能低于油标指示线。使用油温应在15℃~60℃范围内。
3. 压力表每半年需鉴定一次。
4. 机器长期停用时,应将各外露加工表面擦洗干净,并涂防锈油。
