三梁四柱液压机

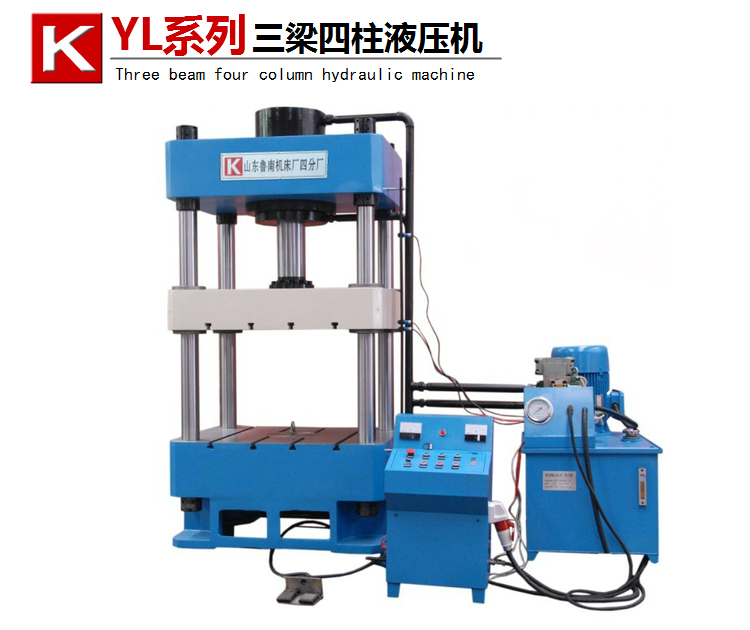

YL32-160T 三梁四柱液压机


一、特点介绍

三梁四柱液压机采用四柱三板式结构,具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式。动力机构由油箱、高压泵、控制系统、电动机、压力阀等部分组成。设备的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整;该液压机适用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷热挤压金属成型、油箱、底盘、汽车零部件等的横压、弯压、翻透、校正等工艺。

二、功能配置

※ 采用ZG200-400铸钢铸造,工作面平行精度达到0.08MM以下

※ 四柱采用45#优质碳素钢,电镀硬铬处理.

※ 主缸内大D小d采用进口密封圈.

※ 活塞杆采用45#钢离子氮化

※ 液压系统采用电磁插装集成换向阀

※ 压力表采用进口电接点抗震防渗漏压力表.

※ 液压系统设有液压油过滤装置

三、技术参数

技术参数

YL32-63T

YL32-100T

YL32-160T

YL32-200T

公称力(KN

630

1000

1600

2000

系统压力(Mpa

25

25

125

25

滑块行程(mm

200

300

360

400

开口(mm

400

500

600

600

滑块最大下行速度(mm/s

24

34

55

31

最大回程速度(mm/s

34

30

25

20

工作速度(mm/s

5-12

6-14

6-15

5-12

工作台有效尺寸

(左右*前后)

520*520

660*600

700*700

800*800

工作台有效地面高度

700

700

700

700

电机功率(KW

5.5

5.5

7.5

7.5

※可根据客户加工要求定做台面尺寸、液压油缸速度和行程、下顶缸、光幕安全保护装置等.

液压机执行标准:

JB3818-1999 《液压机技术条件》

JB/T1829-1997 《锻压机械通用技术条件》

GB/T3766-83 《液压系统通用技术条件》

JB3915-85 《液压机安全技术条件》

JB/T1829-1997 《锻压机械通用技术条件》

加工工艺范围

四、设备使用

正确使用机器设备,认真执行维护保养和严格遵守安全操作规程是延长设备使用寿命﹑保正安全生产的必要条件。因此,操作者除应熟悉机器结构性能和操作规程外,还应注意下列几点:
1. 油箱每半年清洗并更换新油一次32~46#抗磨液压油。第一次换油时间不应超过三个月,其油液可重新过滤后再用一次。
2. 本机用油。必须经严格过滤才需注入油箱,其油位不能低于油标指示线。使用油温应在15
~60范围内。
3. 压力表每半年需鉴定一次。
4. 机器长期停用时,应将各外露加工表面擦洗干净,并涂防锈油。
