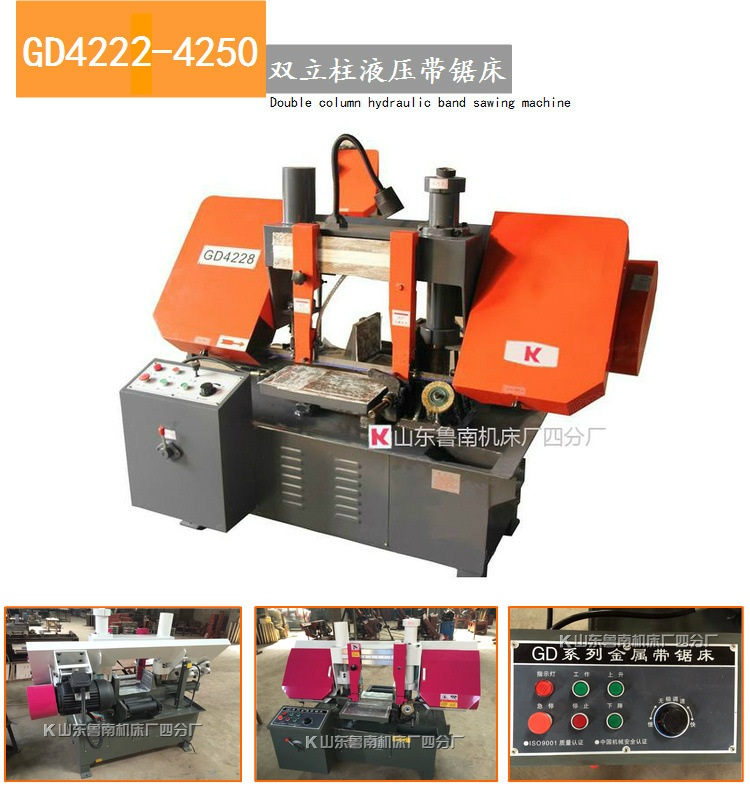

GD4228 液压带锯床

undefined

一、设备特点:

双立柱卧式金属带锯床主要部件有:底坐、床身、立柱、锯梁和传动机构、导向装置、工件夹紧、张紧装置、送料架、液压传动系统、电气控制系统、润滑及冷却系统。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。

电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。

二、技术参数:

技术参数

GD4228

切削范围mm

280-280*280

据带规格mm

3505*27*0.9

切削速度

30,45,69

主电机功率

2.2KW

设备重量

800KG

工件夹紧方式

液压

电压

380V

外形尺寸

1800*900*1200

带锯床执行标准:

GB  16454-1996   锯床--安全防护技术要求

GB  16454-1996   锯床 安全防护技术要求

GB  6477.13-1986 金属切削机床术语--锯床

GB/T 6477.13-1986  金属切削机床术语 锯床

JB/T 4318.1-2002  卧式带锯床 第1部分:系列型谱
JB/T 4318.2-2002  卧式带锯床 第2部分:参数
JB/T 4318.3-2002  卧式带锯床 第3部分:精度检验
JB/T 4318.4-2002  卧式带锯床 第4部分:技术条件

三、操作说明:

加油前必须先清理油箱,然后再加入液压油,液压油采用32~46#抗磨液压油,油箱每半年清洗并更换新油一次,第一次换油时间不应超过三个月,其油液可重新过滤后再用一次。

本机用油。必须经严格过滤才需注入油箱,其油位不能低于油标指示线。使用油温应在15℃~60℃范围内。

锯切不同材质的原料时,要选用不同齿形的锯条及不同的切削速度和进给速度,选择不当容易出现锯齿很快磨损,降低锯条使用寿命,严重时锯条断裂。

双金属带锯条主要用于切割普通黑色金属,如铸铁、铸钢、轧制圆钢、方钢、管材、型钢;亦能切割合金工具钢、合金结构钢、模具钢、轴承钢、不锈钢等硬、粘金属;还能切割铜、铝等有色金属。如果选择合适的齿形(跳齿)则可用于切割冻鱼、冻肉;特殊加工较大分齿量的双金属带锯条也普遍用于切割红木、柞木、铁梨木等坚硬贵重木材。
