牛头刨车

当前位置:主页 > 产品展示 > 锯床 > 牛头刨车 >

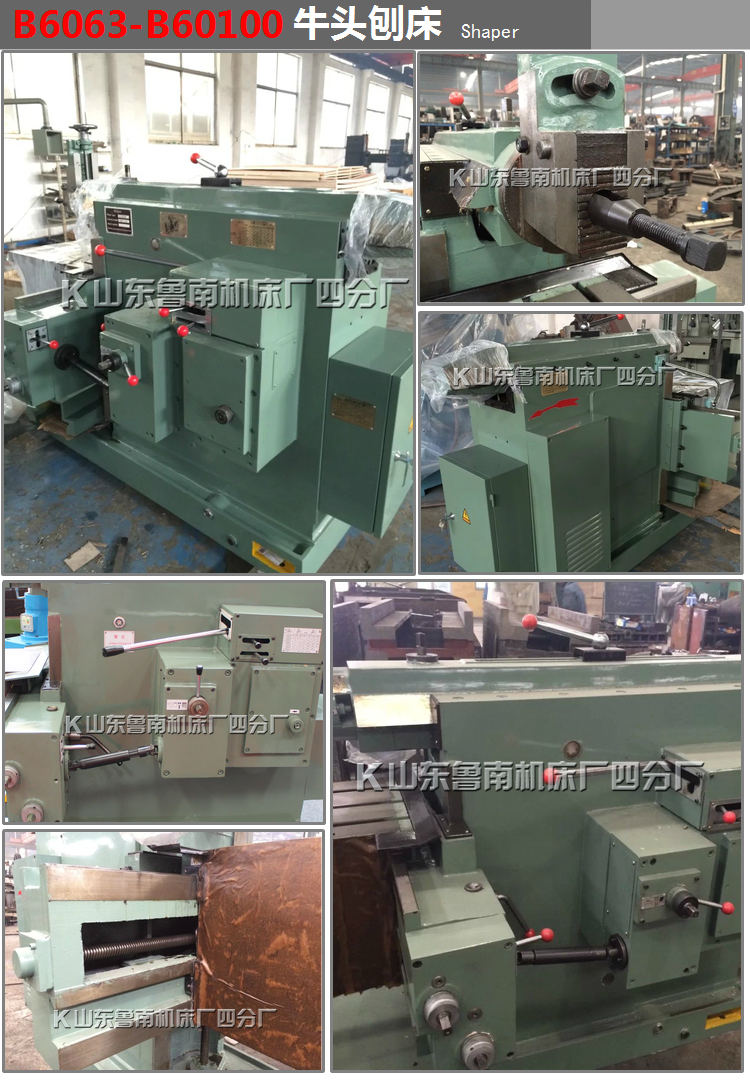

B6085 牛头刨床


牛头刨床特点:

牛头刨床由滑枕带着刨刀作水平直线住复运动,刀架可在垂直面内回转一个角度,并可手动进给,工作台带着工件作间歇的横向或垂直进给运动,牛头刨床主要适用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。整机铸件采用震动时效处理,导轨采用超音频淬火工艺,使机床精度更持久精准,使用寿命更长。

主要技术参数:

型号

B6063牛头刨床

B6085牛头刨床

最大刨削长度(mm)

630

850

滑枕底面到工作台面的最大距离(mm)

385

400

工作台最大横向移动距离(mm)

630

710

工作台最大垂直移动距离(mm)

360

360

工作台上工作面尺寸(长×宽)(mm)

630×400

800x450

刀架行程(mm)

120

160

滑枕每分钟往复次数

14、20、28、40、56、80

17、24、35、50、70、100

刀架回转角度(°)

±60°

±60°

刨刀柄最大尺寸(宽×厚)(mm)

20×30

20×30

工作台机动进给量范围

水平进给(12级)(mm)

0.2~2.5

0.25~3

垂直进给(12级)(mm)

0.08~1.00

0.12~1.5

工作台中央T型槽尺寸(mm)

18

18

主电机功率(kw)

3

5.5

外形尺寸(长×宽×高)(mm)

2350×1225×1480

2950x1325x1693

净重/毛重(kg)

1850/1950

2950/3090

工作台能作水平或垂直方向的快速移动。

机床设有防止进给运动故障而发生意外的安全离合器。

工作台前端有前支架支承,用以增加工作时的稳定性。

滑枕往复运动设有制动器,可以使滑枕迅速停止。

滑枕的起动、停止制动及工作台的快速移动由一个手柄集中控制。

机床主要运动部位,如滑枕导轨、摇杆机构、变速箱、进给箱等均由油泵集中供油润滑,油量可按实际需要调整。

工作台沿横梁水平导轨可作手动或机动的水平进给,横梁沿床身垂直导轨可作手动或机动的垂直进给,各有12种进给量,水平和垂直进给方向由一个手柄选择,进给量可以在机床运转中调整。
