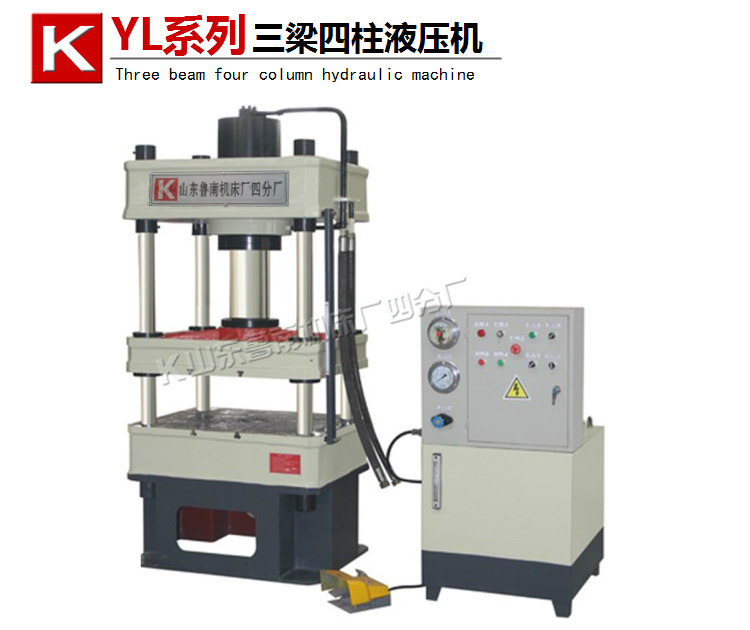

YL32-63T 三梁四柱液压机
一、特点介绍
三梁四柱液压机采用四柱三板式结构，具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式。动力机构由油箱、高压泵、控制系统、电动机、压力阀等部分组成。设备的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整；该液压机适用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷热挤压金属成型、油箱、底盘、汽车零部件等的横压、弯压、翻透、校正等工艺。
二、功能配置
※ 采用ZG200-400钢板焊接，工作面平行精度达到0.08MM以下
※ 四柱采用45#优质碳素钢，电镀硬铬处理.
※ 主缸内大D小d采用进口密封圈.
※ 活塞杆采用45#钢离子氮化
※ 液压系统采用电磁插装集成换向阀
※ 压力表采用进口电接点抗震防渗漏压力表.
※ 液压系统设有液压油过滤装置
三、技术参数
|
技术参数 |
YL32-63T |
YL32-100T |
YL32-160T |
YL32-200TA |
YL32-200TB |
YL32-250T |
YQ32-500T |
|
公称力（KN） |
630 |
1000 |
1600 |
2000 |
2000 |
2500 |
5000 |
|
系统压力（Mpa） |
25 |
25 |
125 |
25 |
25 |
25 |
25 |
|
滑块行程（mm） |
300 |
400 |
400 |
400 |
400 |
600 |
600 |
|
开口（mm） |
600 |
700 |
700 |
800 |
800 |
800 |
1200 |
|
滑块最大下行速度（mm/s） |
24 |
34 |
55 |
31 |
34 |
100 |
120 |
|
最大回程速度（mm/s） |
34 |
30 |
25 |
20 |
43 |
27 |
130 |
|
工作速度（mm/s） |
5-12 |
6-14 |
6-15 |
5-12 |
6-15 |
6-14 |
6-15 |
|
工作台有效尺寸 （左右*前后） |
520*520 |
660*600 |
700*700 |
800*800 |
1000*1000 |
700*700 |
1400*1400 |
|
工作台有效地面高度 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
|
电机功率（KW） |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
22*2 |
液压机执行标准：
JB3818-1999 《液压机技术条件》
JB/T1829-1997 《锻压机械通用技术条件》
GB/T3766-83 《液压系统通用技术条件》
JB3915-85 《液压机安全技术条件》
JB/T1829-1997 《锻压机械通用技术条件》
四、设备使用
正确使用机器设备，认真执行维护保养和严格遵守安全操作规程是延长设备使用寿命﹑保正安全生产的必要条件。因此，操作者除应熟悉机器结构性能和操作规程外，还应注意下列几点：
1. 油箱每半年清洗并更换新油一次32～46＃抗磨液压油。第一次换油时间不应超过三个月，其油液可重新过滤后再用一次。
2. 本机用油。必须经严格过滤才需注入油箱，其油位不能低于油标指示线。使用油温应在15℃～60℃范围内。
3. 压力表每半年需鉴定一次。
4. 机器长期停用时，应将各外露加工表面擦洗干净，并涂防锈油。
